合金鋁卷板生產(chǎn)工藝概述
3003合金鋁卷板介紹：
3003鋁卷屬于3系列產(chǎn)品。錳含量為1.0-1.8%，鋁含量為98.00%以上。3003鋁卷作為3XXX系列比較常用的一款產(chǎn)品，其以獨(dú)特優(yōu)異的性能獲得廣大客戶青睞！3003鋁卷左右合金鋁卷板中的價(jià)格低、質(zhì)量穩(wěn)定、工藝成熟的一款產(chǎn)品，市場應(yīng)用破多。例如，汽車襯板，保溫鋁卷，道路標(biāo)牌，平方壓瓦或者沖壓加工等等。同時(shí)3003鋁卷具有防銹性能，因錳元素的加成，3003鋁卷也常備稱為防銹鋁卷。
3003防銹合金鋁卷板：
3003鋁卷為AL-Mn系列合金產(chǎn)品，是3系列產(chǎn)品中應(yīng)用領(lǐng)域z 廣的一款產(chǎn)品。3003鋁卷的強(qiáng)度比1系產(chǎn)品如1060鋁卷、1100鋁卷強(qiáng)度高約10%左右，韋氏硬度檢測數(shù)據(jù)為高出10左右。3003鋁卷具有很高的耐蝕性，普遍適合用于加工有對成型性要求高的產(chǎn)品。并且3003鋁卷對于抗蝕性要求高的零件非常友好。例如船舶螺絲釘，船舶面板，散熱器低板以及散熱片等等。在例如廚具應(yīng)用、交通應(yīng)用、工業(yè)產(chǎn)品儲存處理應(yīng)用等等，都具有極高的應(yīng)用價(jià)值。
3003合金鋁卷板數(shù)據(jù)參數(shù)
3003合金鋁卷板化學(xué)成分表
| 鋁 Al(%) | 硅 Si (%) | 銅 Cu (%) | 鎂 Mg(%) | 鋅 Zn (%) | 錳 Mn(%) | 鈦 Ti(%) | 釩 V (%) | 鐵 Fe(%) |
| 98.00 | 0.6 | 0.05 | 0.03 | 0.051 | 1.5 | 0.03 | 0.05 | 0.350 |
3003鋁卷厚度正負(fù)公差標(biāo)準(zhǔn)
我公司3003鋁卷厚差可控制+0.02mm
我公司3003鋁卷厚差可控制-0.02mm
3003合金鋁卷板力學(xué)性能
3003鋁卷抗拉強(qiáng)度：120-160 σb (MPa)
3003鋁卷屈服強(qiáng)度：≥85 σ0.2 (MPa)
3003鋁卷表面晶粒度：一級
3003鋁卷國標(biāo)標(biāo)準(zhǔn)：GB/T 3880-2012
3003合金鋁卷退火工藝介紹
3003合金鋁卷H24退火工藝：退火爐內(nèi)溫度升溫至390-430溫度左右，進(jìn)行溫度維持約為12小時(shí)左右，隨后以30-50度為基準(zhǔn)將爐內(nèi)溫度下降至300度以下，在外置放涼上機(jī)開平。
3003合金鋁卷H14退火工藝：退火爐內(nèi)溫度升溫至390-430溫度左右，進(jìn)行溫度維持約為11小時(shí)左右，30-50度為基準(zhǔn)將爐內(nèi)溫度下降至300度以下。再次進(jìn)行鋁板軋制，隨后以，在外置放涼上機(jī)開平。
3003合金鋁卷H18不退火工藝：冷軋機(jī)下機(jī)直接為成品
3003合金鋁卷O態(tài)退火工藝：退火爐內(nèi)溫度升溫至390-430溫度左右，進(jìn)行溫度維持約為20小時(shí)左右，30-50度為基準(zhǔn)將爐內(nèi)溫度下降至300度以下。再次進(jìn)行鋁板軋制，隨后以，在外置放涼上機(jī)開平。
合金鋁卷板廠家介紹
做為一家專業(yè)的3003合金鋁卷板廠家，企業(yè)年產(chǎn)能25萬噸，品質(zhì)保證，質(zhì)量問題。企業(yè)擁有3003合金鋁卷鑄軋生產(chǎn)線16條、冷軋機(jī)配套1450冷軋機(jī)、1650冷軋機(jī)以及2150冷軋機(jī)、擁有十八臺四十噸吞吐量退后爐配套兩臺高速清洗拉彎矯直機(jī)組、擁有三臺高速精簡開平機(jī)。3003合金鋁卷價(jià)格低，質(zhì)量穩(wěn)定，規(guī)格齊全！我們期待與您一直共同進(jìn)步！共同成長！

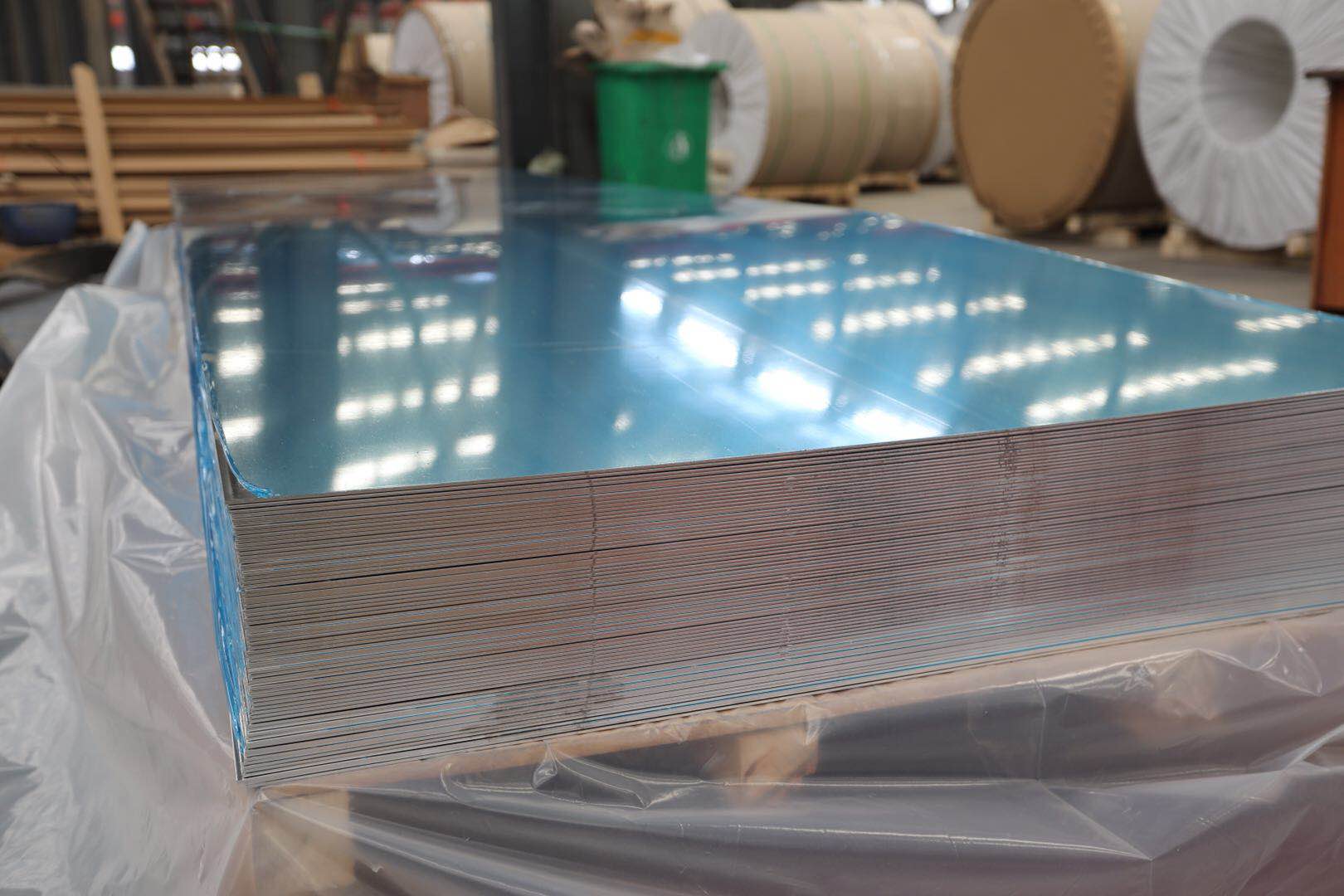

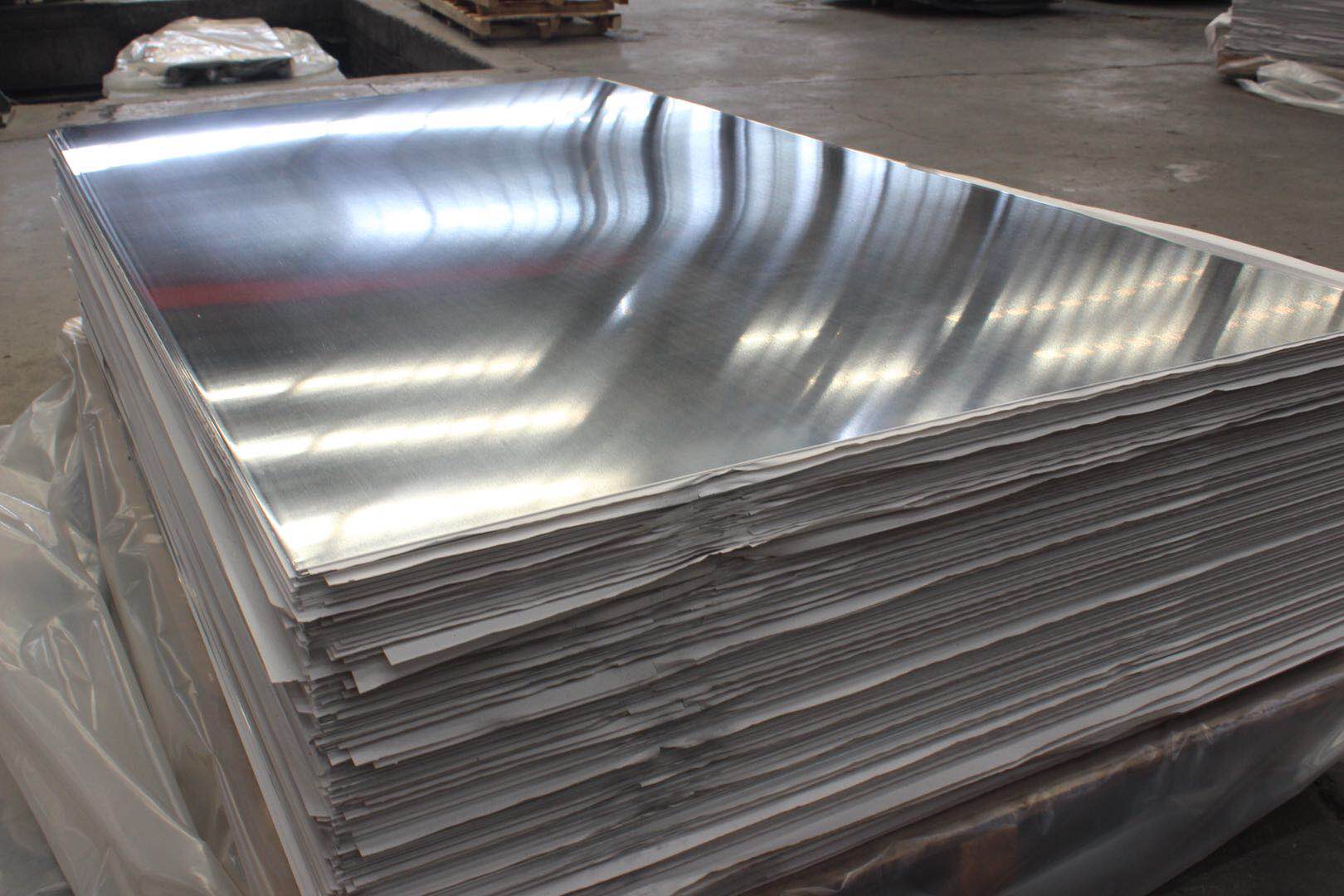

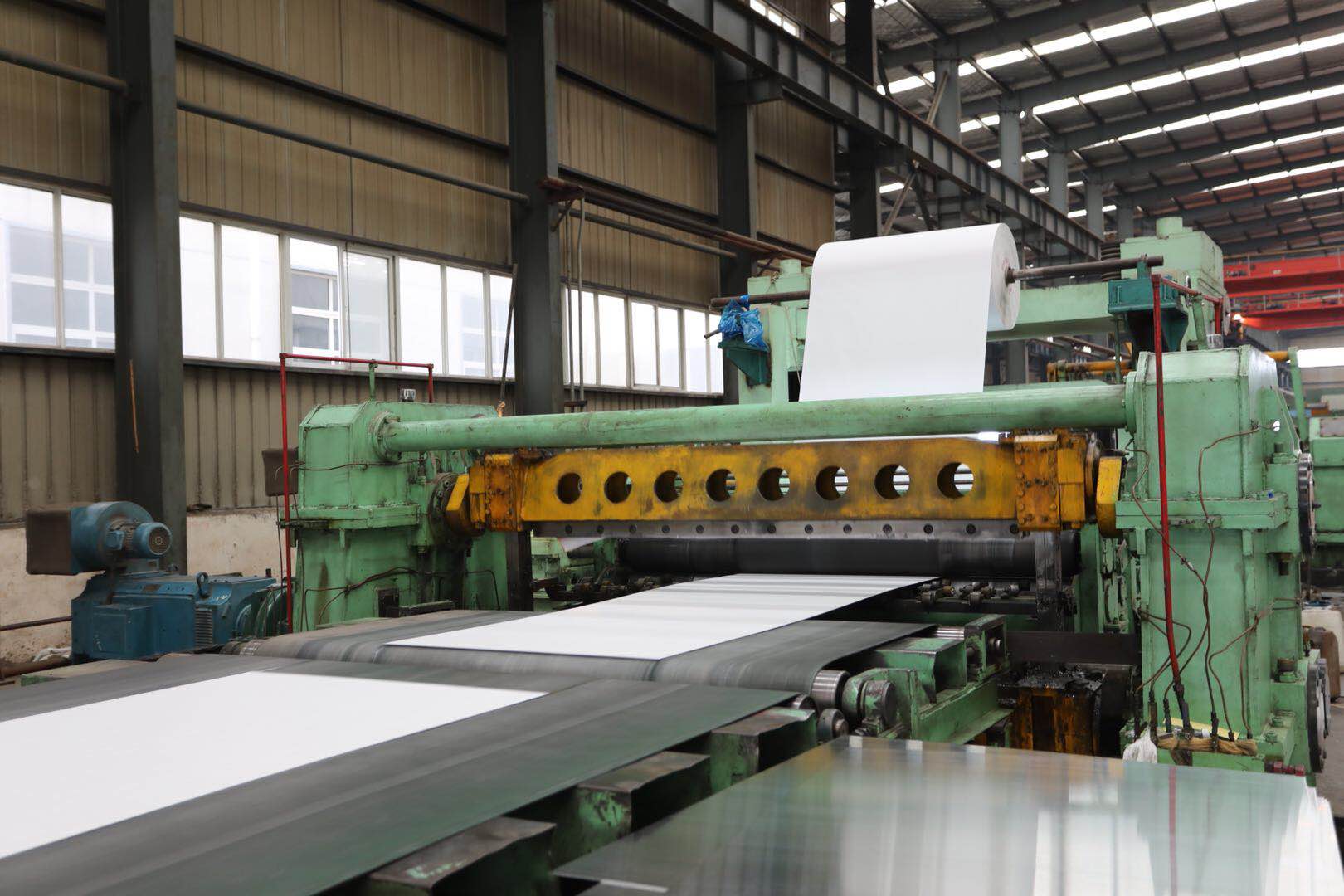

3003鋁卷產(chǎn)品實(shí)拍
3003合金鋁卷板廠家產(chǎn)品包裝
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
客服1
客服2
